产品介绍：

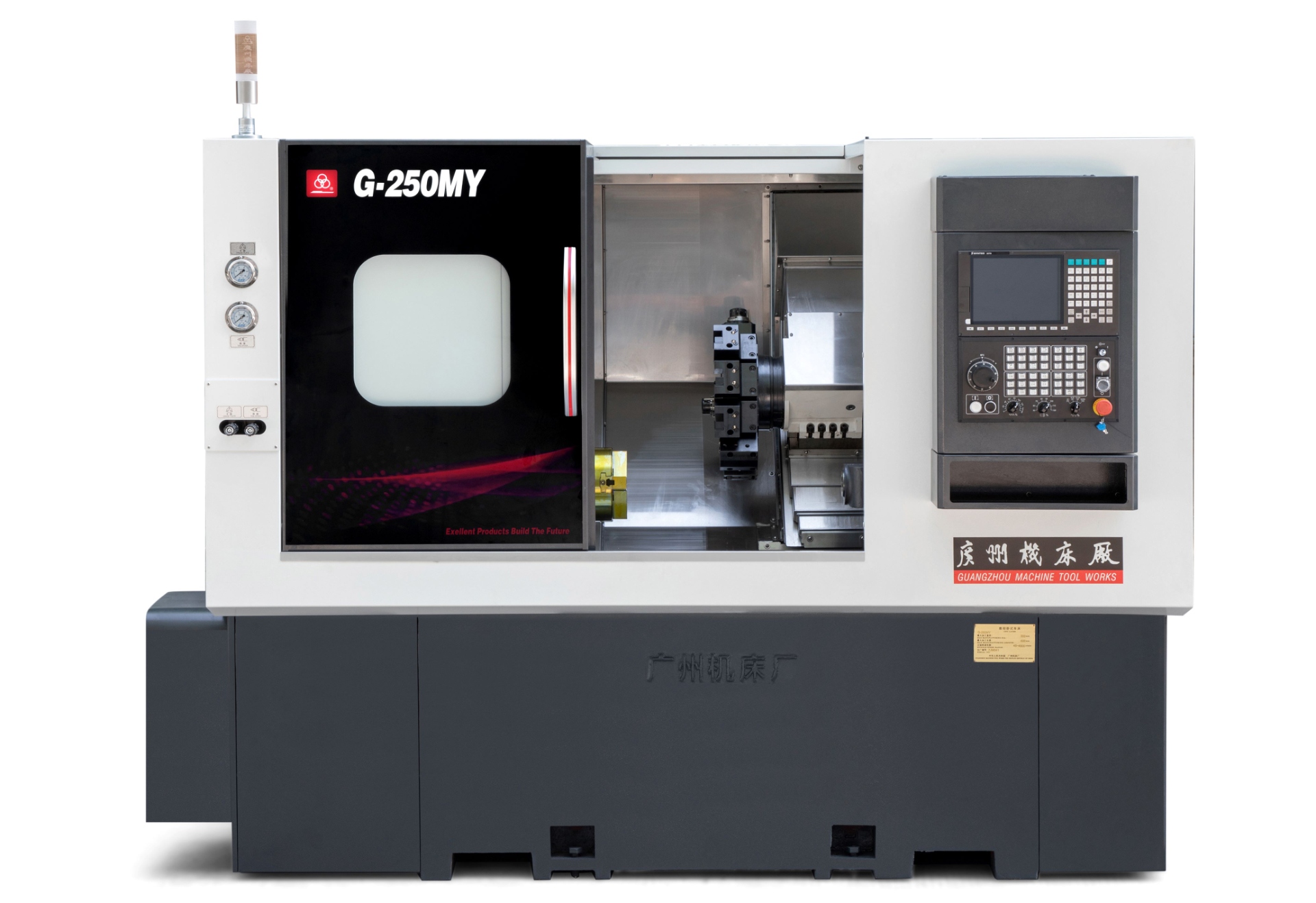

G-250MY是一款具有4轴4联动功能的卧式车铣复合mk网站_MK（中国）官方，mk网站_MK（中国）官方配置有X,Y,Z,C四轴，可实现各种车、铣、钻、镗等复合加工，公司可以根据用户加工要求提供有效的整体解决方案。
适用行业：
广泛应用于各行业内中、小型轴类、套筒类、盘类零件的车、铣、钻、攻丝等复合加工。
产品特点：
1）mk网站_MK（中国）官方是平床身斜床鞍结构：整体床身、床脚树脂砂铸造成形，纵向导轨水平放置，床鞍在水平导轨上作纵向进给移动，滑板在45°倾斜的床鞍导轨上作横向进给移动，减少主轴箱、尾座及床鞍的安装高度，极大提高整机刚性。
2）Y轴：采用插补Y轴结构，或刀塔带Y轴结构，实现车铣复合功能。
3）主轴为高精度的套筒式主轴，配高精度内装式磁环编码器，分度精度高，满足C轴加工要求。
4）尾座采用自动可编程尾座，方便操作应用。
技术规格：
项 目 | 单位 | G-250MY/600 | G-250MY/400 | 备注 | |||
工 作范 围 | 最大回转直径 | mm | Φ530 | ||||
最大盘类加工直径 | mm | Φ300 | |||||
最大加工长度 | mm | 600 | 400 | ||||
床鞍与水平倾斜度 | 度 | 45 | |||||
主轴 | 主轴电机 | kw | 11/15(连续/30分钟） | ||||
主轴轴端 | A2-6 | ||||||
主轴通孔直径 | mm | Φ62 | |||||
最高转速 | r/min | 4500 | |||||
精 度 | mm | 径向跳动≤0.008，轴向窜动≤0.005 | |||||
坐标轴 | X轴最大行程 | mm | 275 | ||||
Z轴最大行程 | mm | 670 | 470 | ||||
插补Y轴最大行程 | mm | ||||||
X轴伺服单元 | 15Nm,4000r/min | ||||||
Z轴伺服单元 | 15Nm,4000r/min | ||||||
X轴最大速度 | m/min | 24 | |||||
Z轴最大速度 | m/min | 24 | |||||
定位精度 | mm | X±0.006,Z±0.011,Y±0.006 | |||||
重复定位精度 | mm | X±0.003,Z±0.003,Y±0.003 | |||||
刀 架 | 刀架型式 | 伺服动力刀架 | |||||
刀位数 | 工位 | 12 | |||||
外径、端面刀柄规格 | mm | 25X25 | |||||
内孔刀座直径 | mm | Φ32 | |||||
动力头夹头规格 | ER32 | ||||||
夹 紧装 置 | 卡 盘 | 8"三爪中空液压卡盘 | |||||
油 缸 | 中空回转油缸 | ||||||
液 压尾 座 | 顶尖套最大行程 | mm | 100 | ||||
尾座最大行程 | mm | 400 | |||||
顶尖套锥度 | MT5 | ||||||
液 压系 统 | 油箱容量 | L | 60 | ||||
液压泵压力 | kg | 15-35 | |||||
排屑 | 自动排屑机（选配） | 链板式除屑输送机及接屑车 | |||||
其 它 | mk网站_MK（中国）官方总电容量 | kw | 29 | 25 | |||
外形尺寸：长X宽X高 | mm | 3100X1800X2000 | 2750X1800X2000 | ||||
净 重 | kg | 3800 | 3500 | ||||
