产品介绍：

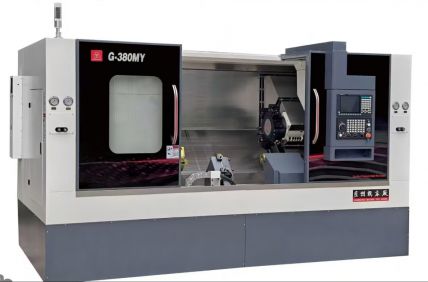

G-380M系列是一款具有4轴4联动功能的卧式车铣复合mk网站_MK（中国）官方，mk网站_MK（中国）官方配置有X,Y,Z,C四轴，可实现各种车、铣、钻、镗等复合加工，公司可以根据用户加工要求提供有效的整体解决方案。
适用行业：
适用于工程机械、电机、印刷、汽车行业大型轴类、套筒类、盘类零件的车、铣、钻、攻丝等复合加工。
产品特点：
1）床身采用45°斜床身、筒型筋结构设计，床身床脚一体式树脂砂铸造成形，具有较高的稳定性和吸震性能，导轨采用加大跨距设计，使得mk网站_MK（中国）官方具有高强度，保证动态刚性和精度。
2）采用插补Y轴结构，克服了颠覆力矩带来的精度误差，提高了刚性和加工精度。
3）主轴为高精度的套筒式主轴，配高精度内装式磁环编码器，分度精度高，满足C轴加工要求。
4）尾座采用自动可编程尾座，方便操作应用。
技术规格：
项 目 | 单位 | G-380MY/2000 | G-380MY/1500 | G-380MY/1000 | ||
工 作 范 围 | 最大回转直径 | mm | Φ630 | |||
最大盘类加工直径 | mm | Φ440 | ||||
最大轴类加工直径 | mm | Φ310 | ||||
最大加工长度 | mm | 2020 | 1520 | 1020 | ||
床鞍与水平倾斜度 | 度 | 45° | ||||
主 轴 | 主轴电机 | kw | 15/18.5（连续/30分钟） | 11/15（连续/30分钟） | ||
主轴轴端 | A2-8 | A2-6 | ||||
主轴通孔直径 | mm | Φ86 | Φ62 | |||
最高转速 | r/min | 3000 | 4000 | |||
精度 | mm | 径向跳动≤0.008，轴向窜动≤0.005 | ||||
坐标轴 | X轴最大行程 | mm | 260 | |||
Z轴最大行程 | mm | 2110 | 1610 | 1110 | ||
插补Y轴最大行程 | mm | ±55 | ||||
X轴伺服单元 | 15Nm,3000r/min | |||||
Z轴伺服单元 | 15Nm,3000r/min | |||||
X轴最大速度 | m/min | 24 | ||||
Z轴最大速度 | m/min | 24 | ||||
定位精度 | mm | X±0.006,Z±0.011,Y±0.006 | ||||
重复定位精度 | mm | X±0.003,Z±0.003,Y±0.003 | ||||
刀 架 | 刀架型式 | 伺服动力刀架 | ||||
刀位数 | 工位 | 12 | ||||
外径、端面刀柄规格 | mm | 25X25 | ||||
内孔刀座直径 | mm | Φ32 | ||||
动力头夹头规格 | ER32 | |||||
夹紧装 置 | 卡 盘 | 10"三爪中实液压卡盘 | 8"三爪中实液压卡盘 | |||
油 缸 | 中实回转油缸 | |||||
液压尾 座 | 尾座最大行程 | mm | 950 | |||
顶尖套锥度 | MT5 | |||||
液压系 统 | 油箱容量 | L | 60 | |||
液压泵压力 | kg | 35 | ||||
排屑 | 自动排屑机 | 链板式除屑输送机及接屑车 | ||||
其 它 | mk网站_MK（中国）官方部电容量 | kw | 32 | 28 | ||
外形尺寸：长x宽x高 | mm | 4800x2100x2300 | 4300X2100X2300 | 3750X2100X2300 | ||
净重 | kg | 6700 | 6200 | 5500 | ||
